FN-25/40/75縫焊機使用說明書
本焊機系電動凸輪式或者氣動加壓式縫焊機 , 能連續焊接 2.0+2.0 毫米以下的薄鋼板, 是焊接各種薄板結構的較理想的設備 ( 油箱、盛氣筒、管道、儀器設備外殼等 ), 焊接焊縫可以保證工件的水密性和氣密性。
為適應各種焊接結構形式之要求 ,FN-25/40/75 型縫焊機具有縱焊 (2型) 及橫焊 (1型) 兩種。
一、技術數據
| 項 目 | 單 位 | 數 據 | |||
| 額定容量 | 千伏安 | 40 | 25 | 75 | |
| 負載持續率 | ％ | 50 | 50 | 50 | |
| 初級電壓 | 伏 | 380 | 380 | 380 | |
| 焊接厚度 : 在額定負載持續率時 | 毫米 | 0.8+0.8 | 0.6+0.6 | 1.5+1.5 | |
| 在降低負載持續率時 | 毫米 | 1.2+1.2 | 1+1 | 2+2 | |
| 焊接速度 | 米/分 | 0.80-3.20 | 0.8-3.2 | 0.8-3.2 | |
| 次級電壓 | 伏 | 2.10-4.20 | 1.7-3.4 | 2.5-6.4 | |
| 次級調節級數 | 級 | 8 | 8 | 8 | |
| 電極最大壓力 | 公斤 | ＞200 | >200 | >300 | |
| 電極行程 | 毫米 | ＞20 | >20 | >20 | |
| 電極外伸距離 | 毫米 | ＞450 | >400 | >400 | |
| 冷卻水消耗量 | 升/小時 | 300 | 250 | 350 | |
| 電動機功率 | 千瓦 | 1.1 | 1.1 | 1.5 | |
|
質 量 |
公斤 | 430 | 385 | 520 | |
初級電壓也可由客戶訂貨時根據需要選擇。
二、結 構概述
1 、焊接變壓器 :
焊機內部裝有額定容量為 25/40/75 千伏安的鐵殼式變壓器 , 其次級線圈由三片四周焊有水冷卻管銅板組成 , 并用多層銅皮分別與上下電極夾塊連接 , 改變分級開關之插頭位置 , 以串聯的方法來改變變壓器初級線圈的圈數 , 從而調整變壓器之次級空載電壓 ( 焊機結構見圖 1) 。
表 2 各調節級之次級空載電壓值列下表(40KVA):
| 級 數 | 抽 頭 位 置 |
次級空載電壓
（伏） |
||
| Ⅰ | Ⅱ | Ⅲ | ||
| 1 | 2 | 2 | 2 | 2.10 |
| 2 | 1 | 2.36 | ||
| 3 | 2 | 1 | 2.63 | |
| 4 | 1 | 2.89 | ||
| 5 | 2 | 2 | 1 | 3.41 |
| 6 | 1 | 3.67 | ||
| 7 | 2 | 1 | 3.94 | |
| 8 | 1 | 4.20 | ||
2 、電極及其支承機構 :
上下電極滾輪分別裝于電極桿上 , 焊接時 , 上電極滾輪壓緊焊件 , 并回轉之 , 下電極滾輪為被動輪 , 兩電極桿間之距離可在一定范圍內調整。
3 、加壓及回轉機構 :
焊機之加壓為電動工作方式 , 電極加壓是連續的 , 電極滾輪的回轉是由電動機通過減速箱及萬向聯軸節傳動的 , 焊接電流的控制方式有兩種 , 即連續通電和斷續通電 , 后者除焊接質量優異外 , 更適合薄板及合金材料的焊接 , 但需配置縫焊脈沖控制器。
焊接時應使離合器部分正確地工作 , 即當腳踏開關踏下后 , 后螺桿離開 , 凸塊在彈簧的作用下 , 使其和另一個已轉動的離合器結合 , 使左面軸也隨著回轉 , 當轉動一定角度后前螺桿頂開離合器上之凸塊 , 使凸輪停止回轉 , 此時焊件處于通電及加壓狀態 , 與此同時上電極滾輪亦等速地回轉著 , 這樣便能獲得連續的焊縫。
4 、電氣裝置 :
電氣部分主要由焊接變壓器、感應電機、電源開關等組成 ( 電氣原理見附圖 3) 。
當進行脈沖焊接時 , 需將縫焊控制器安裝在焊機上 , 并按照電器原理圖接好輸入輸出電源線。
三、使用方法
焊件在施焊前須清除油銹及污物 , 否則將嚴重地降低電極的使用期限及焊接質量 , 焊接時先接通冷水與電源 , 開啟電動機的轉換開關 , 將焊接處與電極滾輪對正 , 此時只需踏下腳踏開關便能連續地完成縫焊過程 , 電極壓力的調節可用螺母來改變彈簧的壓縮程度而獲得 , 焊接前必須使電極滾輪之間距為 20 毫米左右 , 并保持當滾輪接觸焊件時上下電極臂平行。
焊接時可根據焊件之厚度 , 適當選擇次級空載電壓的數值 , 通常焊接厚度大 , 則選用較高的空載電壓值 , 電壓的調節方法是改變分級開關插頭之位置 ( 調節位置見焊機側面銘牌 ) 。
焊接速度的調節是通過改變主動與被動齒輪之齒數來獲得的 , 本焊機焊接速度之調節范圍為 0.80 米 / 分～ 3.20 米 / 分。
焊 接 速 度 表
表 3
| 齒輪齒數 | 焊接速度
（米/分） |
|
| 主動齒輪 | 被動齒輪 | |
| 29 | 56 | 0.80 |
| 35 | 50 | 1.08 |
| 50 | 35 | 2.20 |
| 56 | 29 | 3.20 |
電源開關的接通是借扇形片來達到 , 當電極壓力為最大時 , 扇形片恰好使電源接通。
四、焊 機 的 安 裝
焊機用螺絲固定于地面 , 不需特殊地基 , 電源電壓為 380 伏時相應的額定連續電流為105安 , 安裝時電源線應使用不小于10mm2的銅質導線或者 16mm2的鋁質導線 , 電源與焊機之間應安裝不小于 60A 的閘刀開關及100A 的保險片 , 焊機應接地后使用
五、焊機的維護及安全
焊機在通水后方能施焊。焊機各活動部分及減速箱應經常保持潤滑 , 焊件應在清理后施焊 , 以免損壞電極滾輪。
當焊機在攝氏零度以下的溫度工作時 , 焊后應用壓縮空氣吹除剩留在冷卻管路中的泠卻水 , 以免水管凍裂。
焊機應在斷電后進行檢修 , 焊工應戴帆布手套及圍身工作。以免燙傷。
六、焊機的維修及配件
根據國家有關規定 : 焊機自出廠之日起三包期為一年 , 在三包期內機器若出現技術故障 , 屬于制造原因的由生產廠免費負責維修或更換 , 屬于用戶使用原因造成的由用戶負責全部維修費用 , 當責任原因無法確認時雙方各負擔一半或協商解決。
焊機的下述零部件屬易損件 , 不在保修范圍內 , 當這些零部件出現問題時 , 用戶可自行解決 , 也可以到焊機生產廠購買。
易損零部件清單 :
(1) 上下電極輪、軸 (2) 交流接觸器
(3) 通水管及接頭 (4) 腳踏及控制開關
(5) 機械傳動件 (6) 可控硅元件
(7) 熔斷器、保險管 (8) 分擋調節開關

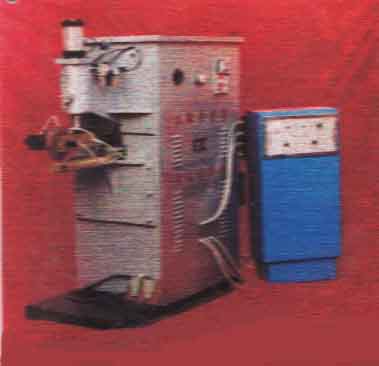

七、產品照片：
